Setting Accesspoint TL-WR841ND


Dalam upaya meningkatkan perluasan jangkauan dan ragam kemampuan akses internet Kantor Keluarga Berencana Kota Administrasi Jakarta Pusat, maka dilakukan pengembangan jaringan internet dengan menambah Access Point di beberapa tempat sehingga akses internet berkecepatan tinggi bisa dilakukan di setiap titik lokasi di Kantor Keluarga Berencana Kota Administrasi Jakarta Pusat.

Penggunaan 300Mbps Wireless N Router TL-WR841ND ini dirasa cocok untuk memenuhi kebutuhan tersebut sesuai dengan yang digambarkan oleh pabrik pembuatnya yaitu TP-LINK sebagai berikut :




Langkah I - Mempersiapkan Perangkat untuk Setting

Perangkat yang yang harus dipersiapkan untuk melakukan setting antara lain adalah :



Langkah II - Menghubungkan Perangkat Setting

Menghubungkan perangkat-perangkat yang akan digunakan untuk setting sesuai Gambar berikut :


  • Hubungkan port LAN pada modem DSL TP-LINK TD-W8901G 54Mbps Wireless ADSL2+ Modem Router ke port WAN pada 300Mbps Wireless N Router TL-WR841ND menggunakan kabel Ethernet.
  • Hubungkan port RJ45 pada computer PC ke salah satu dari 4 port LAN300Mbps Wireless N Router TL-WR841ND menggunakan kabel Ethernet.

Langkah III - Merubah IP Address default Accesspoint TL-WR841ND

Sebelum merubah IP Address default, perlu diketahui ada dua cara untuk melakukan setting Accesspoint TL-WR841ND, yaitu :
  • Menggunakan CD easy setup assistant
  • Dengan web management interface
Setting yang akan dijelaskan dalam tulisan ini adalah menggunakan web management interface.

Perlu diketahui, modem ADSL yang digunakan adalah TP-LINK TD-W8901G 54Mbps Wireless ADSL2+ Modem Router dengan IP default 192.168.1.1. Demikian pula untuk Accesspoint 300Mbps Wireless N Router TL-WR841NDmemiliki IP default yang sama yaitu 192.168.1.1.

Oleh karena itu untuk dapat melakukan setting pada TL- WR841ND dengan mudah, perlu mengganti IP defaultnya dari 192.168.1.1 menjadi misalnya 192.168.30.1 dengan cara sebagai berikut :
  • Pada address web browser ketik nomor IP default TL- WR841ND 192.168.1.1 seperti Gambar berikut :

Setelah ditekan tombol Enter, akan muncul dialog Otentikasi sebagai berikut :

  • Isi Nama Pengguna dengan admin
  • Isi Sandi dengan admin
  • Klik Log In. Selanjutnya akan muncul Status TL- WR841ND seperti Gambar berikut :
  • Klik menu Network,
  • Klik sub-menu LAN, sehingga akan muncul LAN IP Address default seperti Gambar berikut :
  • Ganti IP Address default 192.168.1.1 dengan IP Address misalnya 192.168.30.1, sedangkan Subnet Mask dibiarkan tetap yaitu 255.255.255.0 seperti Gambar berikut :
  • Klik Save, kemudian ada permintaan untuk melakukan rebooting Router seperti Gambar berikut :
  • Klik OK. Router akan melakukan boot ulang seperti Gambar berikut. Tunggu beberapa detik hingga selesai.

Jika perubahan IP default berhasil, akan muncul dialog Otentikasi dengan IP yang baru yaitu 192.168.30.1 seperti Gambar berikut :

  • Pada Nama Pengguna ketik admin
  • Pada Sandi ketik admin
  • Klik Log In. Selanjutnya akan muncul Status dengan IP Address yang baru seperti Gambar berikut :


Langkah IV - Setting Accesspoint TL-WR841ND

Setting Wireless N Router TL-WR841ND dimulai dengan :
  • Klik menu Quick Setup.  Selanjutnya muncul Quick Setup seperti Gambar berikut :


  • Klik Next untuk melanjutkan. Selanjutnya muncul WAN Connection Type seperti Gambar berikut :

Apabila modem ADSL TD-W8901G yang akan disambungkan dengan accesspoint Wireless N Router TL-WR841ND sudah disetting PPPoE, maka pada WAN Connection Type dipilih Dynamic IP.
  • Pilih Dynamic IP
  • Klik Next. Selanjutnya muncul Quick Setup - Wireless seperti Gambar berikut :
  • Pada Wireless Radio pilih Enable
  • Pada SSID isi dengan nama accesspoint, misalnya Kantor_KB_JP_11
  • Pada Region, pilih Indonesia
  • Pada Channel, pilih 11 (pastikan memilih channel yang belum digunakan).

Apabila ingin mengaktifkan pengamanan,
  • Pilih WPA-PSK/WPA2-PSK
  • Pada PSK Password isi dengan password yang mudah diingat
  • Klik Next untuk melanjutkan


 Sebelum melakukan boot ulang (Reboot), pastikan untuk melakukan setting yang lainnya seperti DHCP dan Waktu.
  • Pilih menu DHCP seperti Gambar berikut :
  • Klik Sub-Menu DHCP Settings, sehingga muncul DHCP Settings seperti Gambar berikut :
  • Pastikan settingnya sudah sesuai dengan gambar di atas.

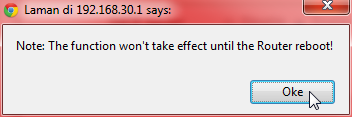

  • Klik Save.  Selanjutnya muncul pesan untuk melakukan boot ulang (reboot) seperti  Gambar berikut :
  • Klik Oke
  • Pilih Menu System Tools
  • Pilih Sub-Menu Time Settings. Selanjutnya muncul Time Settings seperti Gambar berikut :

  • Pada Time zone, pilih zona yang sesuai dengan time zone lokasi. Misalnya untuk Jakarta, pilih (GMT+07:00) Bangkok, Jakarta, Hanoi
  • Pada Date : isi dengan tanggal saat mengisi dengan format (MM/DD/YY)
  • Pada Time : isi dengan waktu saat mengisi dengan format (HH/MM/SS)
  • Klik Save
  • Pilih menu Reboot, sehingga muncul Reboot seperti Gambar berikut :
  • Klik Reboot. Selanjutnya muncul dialog konfirmasi boot ulang seperti Gambar berikut :
  • Klik Oke. Selanjutnya proses Restart berlangsung seperti Gambar berikut :
  • Tunggu proses Restart hingga selesai.


Langkah V - Pemeriksaan dan Pengetesan Hasil Setting AccesspointTL-WR841ND

Setelah proses Restart selesai, maka akan muncul Status TL-WR841ND hasil perubahan seperti Gambar berikut :


  • Lakukan pemeriksaan terhadap hasil perubahan setting.
Setelah dilakukan pemeriksaan, hasil perubahan yang tertera pada Gambar diatas, sudah sesuai dengan setting yang diinginkan. Dengan demikian, proses setting accesspoint Wireless N Router TL-WR841ND telah selesai.
  • Cabut kabel Ethernet pada computer.
  • Lakukan test dengan mengunjungi situs kesukaan anda di internet menggunakan Desktop PC (menggunakan Kabel UTP) dan lakukan pula test dengan mengunjungi situs kesukaan anda di internet menggunakan Notebook WiFi.


Khusus untuk akses internet menggunakan Notebook WiFi melalui Accesspoint 300Mbps Wireless N Router TL-WR841ND yang sudah disetting dengan nama (SSID) Kantor_KB_JP_11 ini maka pada Wireless Network Connection klik Kantor_KB_JP_11, klik Connect sehingga status koneksinya menjadi Kantor_KB_JP_11 Connected.
